При монтаже оборудования и коммуникаций на плоских кровлях главная задача — сохранить гидроизоляционный слой целым и равномерно распределить нагрузку. Кровельные опоры «СНХ» https://agpipe.ru/krepleniya-truboprovodov/snh/krovelnie_opory — это специализированная система, разработанная для установки трубопроводов, воздуховодов и кабельных трасс без нарушения кровельного покрытия . Компания, специализирующаяся на поставках монтажных систем, отмечает: использование таких опор исключает необходимость сверления и сварочных работ, что критически важно для мягких кровель. Узнайте больше о технических решениях кровельных опор «СНХ» на странице, где представлены актуальные каталоги и схемы сборки.
Основная проблема эксплуатации плоских кровель — защита гидроизоляции от проколов и точечных нагрузок. Кровельные опоры «СНХ» спроектированы таким образом, что распределяют вес оборудования на большую площадь, не требуя сквозного крепления к основанию . Компания, имеющая опыт оснащения промышленных объектов, подчёркивает: грамотно подобранные опоры служат десятилетиями, не повреждая кровлю и выдерживая значительные нагрузки.
Назначение и преимущества кровельных опор СНХ
Кровельные опоры «СНХ» предназначены для оптимального распределения нагрузок при монтаже инженерных систем и оборудования любого типа на поверхности плоской кровли . В отличие от традиционных способов крепления, эти опоры не нарушают целостность гидроизоляционного ковра, что особенно актуально для мягких кровель из битумных или мембранных материалов. Компания, занимающаяся проектированием инженерных систем, отмечает: применение опор СНХ позволяет избежать протечек и дорогостоящего ремонта кровли в будущем.
Ключевые преимущества системы включают устойчивость к коррозии и ультрафиолетовому излучению, а также стойкость к перепадам температур . Кровельные опоры «СНХ» оснащены износостойкими нескользящими ковриками, которые также обеспечивают виброизоляцию. Компания, осуществляющая монтаж таких систем, подчёркивает: конструкция опор позволяет быстро и надёжно закреплять любые монтажные элементы благодаря интегрированному алюминиевому профилю.
«Кровельная опора предназначена для оптимального распределения нагрузок при монтаже инженерных систем и оборудования любого типа. Интегрированный алюминиевый профиль позволяет закреплять любые монтажные элементы» — техническая документация СНХ .
Основные типы кровельных опор «СНХ»
Ассортимент системы включает несколько типоразмеров опор, различающихся материалом изготовления и несущей способностью. Кровельные опоры «СНХ» выпускаются в двух основных исполнениях: на базе износостойкой резины с интегрированным алюминиевым профилем и облегчённые алюминиевые опоры серии Light. Компания, поставляющая эти изделия, отмечает, что выбор конкретного типа зависит от веса монтируемого оборудования и требований к коррозионной стойкости.
Модель с артикулом 240279 имеет размеры 250×160×50 мм, изготавливается из износостойкой резины с алюминиевым профилем и выдерживает нагрузку до 300 кг . Её вес составляет всего 1,3 кг, что облегчает транспортировку и монтаж. Кровельные опоры «СНХ» этой серии не подвержены коррозии и устойчивы к воздействию ультрафиолета, что делает их пригодными для наружной эксплуатации в любых климатических зонах.
Сравнение типов кровельных опор СНХ
Для обоснованного выбора оборудования компания подготовила таблицу сравнения основных моделей кровельные опоры «СНХ» :
Параметр — СНХ 250×160×50 (арт. 240279) — СНХ Light (арт. 242244)
Материал — Износостойкая резина + алюминий — Алюминиевый сплав 6063 Т6 + EPDM
Размеры, мм — 250×160×50 — 250×83×27
Нагрузка, кг — до 300 — до 120
Вес, кг — 1,3 — 0,341
Особенность — Интегрированный алюминиевый профиль — Сверхлёгкая, EPDM подошва
Как видно из таблицы, кровельные опоры «СНХ» серии Light предназначены для более лёгких конструкций, тогда как резиновые модели с алюминиевым профилем подходят для тяжёлого оборудования. Компания рекомендует: для монтажа крупных воздуховодов и трубопроводов выбирайте усиленные опоры, для кабельных трасс и небольших рам — облегчённые алюминиевые.
«Расширение ассортимента СНХ — Кровельные опоры. Специальная опора, предназначенная для распределения нагрузки на кровлю от инженерного оборудования и инженерных систем, подходит для монтажа трубопроводов, воздушных каналов, кабельных трасс на плоских крышах без проникновения в крышу» — официальный каталог производителя .
Адаптеры и дополнительные элементы системы
Для создания законченных монтажных узлов кровельные опоры «СНХ» комплектуются рядом вспомогательных элементов. Поворотный адаптер (арт. 240278) предназначен для компенсации уклона кровли до 8 градусов, позволяя выставлять вертикальные стойки строго по уровню даже на наклонных поверхностях . Уголок поворотный (арт. 242241) размером 48×100 мм фиксирует профиль в вертикальном положении и поворачивается на 360° для обеспечения наклона профиля в любом направлении.

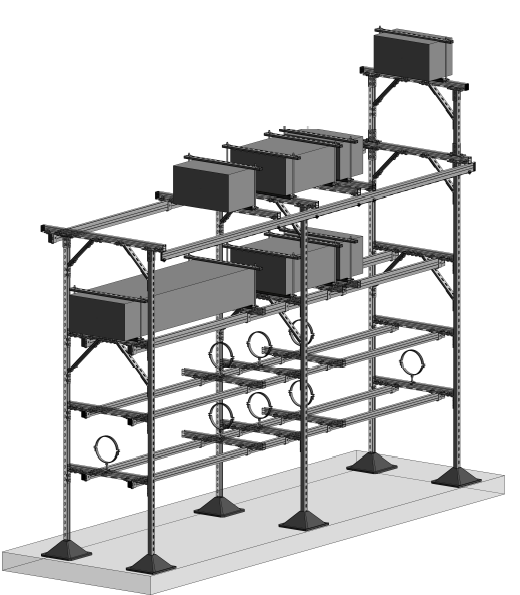

Кровельные опоры «СНХ» совместимы с монтажными профилями серии 41×21 — 41×104 мм, что позволяет создавать сложные пространственные рамы для прокладки нескольких коммуникаций одновременно . Компания, занимающаяся комплектацией объектов, отмечает: использование адаптеров и поворотных уголков значительно расширяет возможности системы, позволяя монтировать оборудование на кровлях со сложным рельефом и уклоном.
Области применения и монтаж
Кровельные опоры «СНХ» находят широкое применение при устройстве систем вентиляции и кондиционирования, прокладке технологических трубопроводов, организации кабельных трасс и установке солнечных панелей на плоских крышах . Благодаря отсутствию необходимости сверления кровли, монтаж выполняется быстро и безопасно для гидроизоляционного слоя. Компания, выполняющая такие работы, рекомендует придерживаться следующих правил:
- Перед установкой очистите поверхность кровли от мусора и убедитесь в отсутствии повреждений гидроизоляции.
- Размещайте опоры с шагом, рассчитанным проектной организацией — обычно 1,5-2 метра в зависимости от нагрузки.
- Используйте поворотные адаптеры при уклоне кровли более 2° для обеспечения вертикальности стоек.
- Фиксируйте монтажные профили в интегрированном пазу опоры с помощью болтов и гаек СНХ.
- После завершения монтажа проверьте устойчивость конструкции и равномерность опирания всех опор.
Технические характеристики и сертификация
Кровельные опоры «СНХ» производятся в соответствии с техническими условиями 25.11.23-015-05266240-2022 «Системы монтажные СНХ», что подтверждает их соответствие требованиям безопасности и долговечности . Резиновые элементы изготавливаются из износостойких материалов, не теряющих эластичность при отрицательных температурах. Алюминиевые профили для опор серии Light производятся из сплава 6063 Т6, обладающего высокой коррозионной стойкостью и прочностью.
Цветовое исполнение: резиновое основание — чёрное, алюминиевый профиль — серый . Кровельные опоры «СНХ» устойчивы к воздействию ультрафиолетового излучения, что исключает деградацию материала при длительной эксплуатации на открытом воздухе. Компания, поставляющая эту продукцию, предоставляет сертификаты соответствия и паспорта качества на каждую партию.
«Наибольшая проблема, связанная с эксплуатацией плоской мягкой кровли – защита гидроизоляционного слоя. В системе «СНХ» конструкция опор предусматривает равномерное распределение нагрузки, без сквозной фиксации» — специалисты «Группа Компаний «Агпайп» .
Расчёт нагрузки и подбор опор
Правильный подбор кровельные опоры «СНХ» требует учёта нескольких факторов. Компания, специализирующаяся на инжиниринге, рекомендует рассчитывать количество опор исходя из общего веса оборудования и его распределения. Модель на 300 кг (арт. 240279) подходит для тяжёлых вентиляционных установок и узлов ввода трубопроводов. Облегчённая версия на 120 кг (арт. 242244) оптимальна для кабельных лотков, небольших воздуховодов и монтажных рам.
Важно также учитывать снеговую нагрузку в регионе строительства — на кровлях с высоким снежным покровом дополнительный вес снега должен быть включён в расчёт. Кровельные опоры «СНХ» могут комбинироваться с неподвижными и скользящими опорами из той же серии для создания комплексных систем крепления трубопроводов с учётом их теплового расширения .
Расширение ассортимента в 2025 году
В июле 2025 года производитель анонсировал расширение линейки кровельные опоры «СНХ», добавив самую лёгкую модификацию — СНХ Light из алюминия . Новинка предназначена для восприятия нагрузок от воздуховодов, рам и кабельных лотков с нагрузкой до 120 кг. Компания, следящая за новинками рынка, отмечает: алюминиевая опора имеет высоту всего 27 мм и оснащена EPDM-подошвой, которая исключает повреждение гидроизоляционного ковра и снижает вибрацию.
Одновременно была расширена линейка хомутов и опор для трубопроводов: добавлены неподвижные хомуты для труб диаметром до 630 мм и скользящие опоры с ходом до 216 мм . Это делает систему СНХ практически универсальным решением для крепления инженерных систем на кровлях и внутри зданий. Компания рекомендует проектировщикам ознакомиться с обновлённым каталогом при разработке узлов крепления.
«В каталог добавлены следующие позиции: кровельная опора СНХ LIGHT, 250, алюминий. Самое лёгкое исполнение кровельных опор и беспрецедентная коррозионная устойчивость для восприятия нагрузок от воздуховодов, рам и кабельных лотков с нагрузкой до 120 кг» — новости производителя .
Надёжность и долговечность системы СНХ
Кровельные опоры «СНХ» представляют собой современное и технически выверенное решение для монтажа инженерных систем на плоских кровлях. Их ключевые преимущества — сохранение целостности гидроизоляции, устойчивость к коррозии и УФ-излучению, а также возможность быстрого монтажа без специального инструмента. Компания, выбирающая продукцию СНХ, получает не просто отдельные опоры, а целостную монтажную систему с широкой номенклатурой совместимых элементов — от поворотных адаптеров до виброизолирующих прослоек.
При проектировании кровельных узлов рекомендуется обращаться к специалистам производителя для бесплатного расчёта нагрузок и разработки оптимальных узлов крепления . Правильно подобранные и смонтированные кровельные опоры «СНХ» обеспечат надёжную и долговечную эксплуатацию оборудования на протяжении всего срока службы здания.
